2016 - Progetto Torrazza Coste (PV)

Restauro Campane - Incastellatura antisismica ammortizzata

Progetto strutturale e direzione lavori: Ing. Arch. Michele Cuzzoni - Sannazzaro de' Burgondi (PV)
Ditta Cav. R. Trebino - Uscio (GE)





INDICE:



Progettista Strutturale e D.L.: Ing. Arch. Michele Cuzzoni - Sannazzaro de’ Burgondi (PV)

Ditta Tecnica Campanaria: Roberto Trebino s.n.c. - Uscio (GE).





Notizie storiche





La torre campanaria monumentale di S. Carlo Borromeo in Torrazza Coste (PV) alloggia 5 campane:

- Campanone - Fa#3 - Fonditore Michele Comerio - Milano 1813

- Secondo Campanone - Sol#3 - Fonditore Michele Comerio - Milano 1813

- Terza Campana - La#3 - Fonditore Michele Comerio - Milano 1813

- Quarta Campana - Si3 - Fonditore Francesco Picasso - Recco (GE) - 1926

- Quinta Campana - Do#4 - Fonditore Francesco Picasso - Recco (GE) - 1926

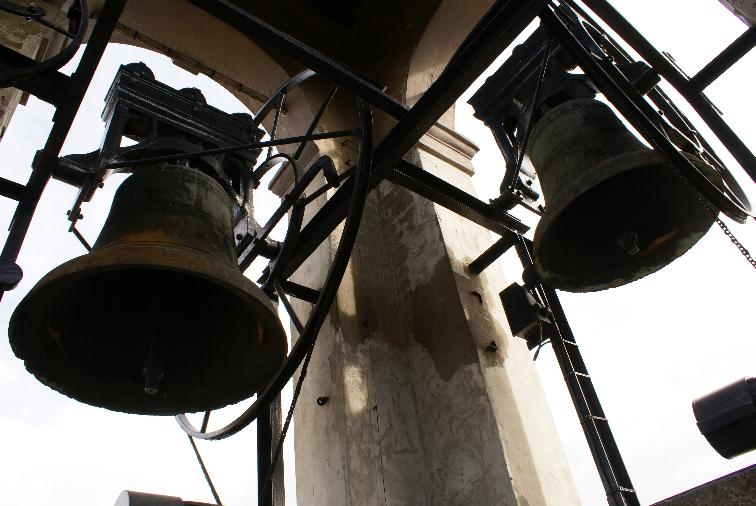

Fig. 01 - Campanone Fa#3 a sinistra - Terza Campana La#3

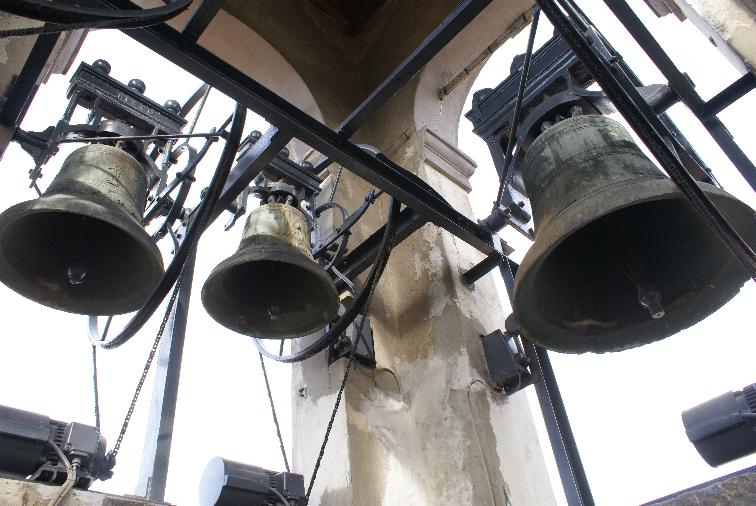

Fig.02 - Quarta Campana Si3 a sinistra - Quinta Campana Do#4 al centro - Secondo Campanone Sol3 a destra

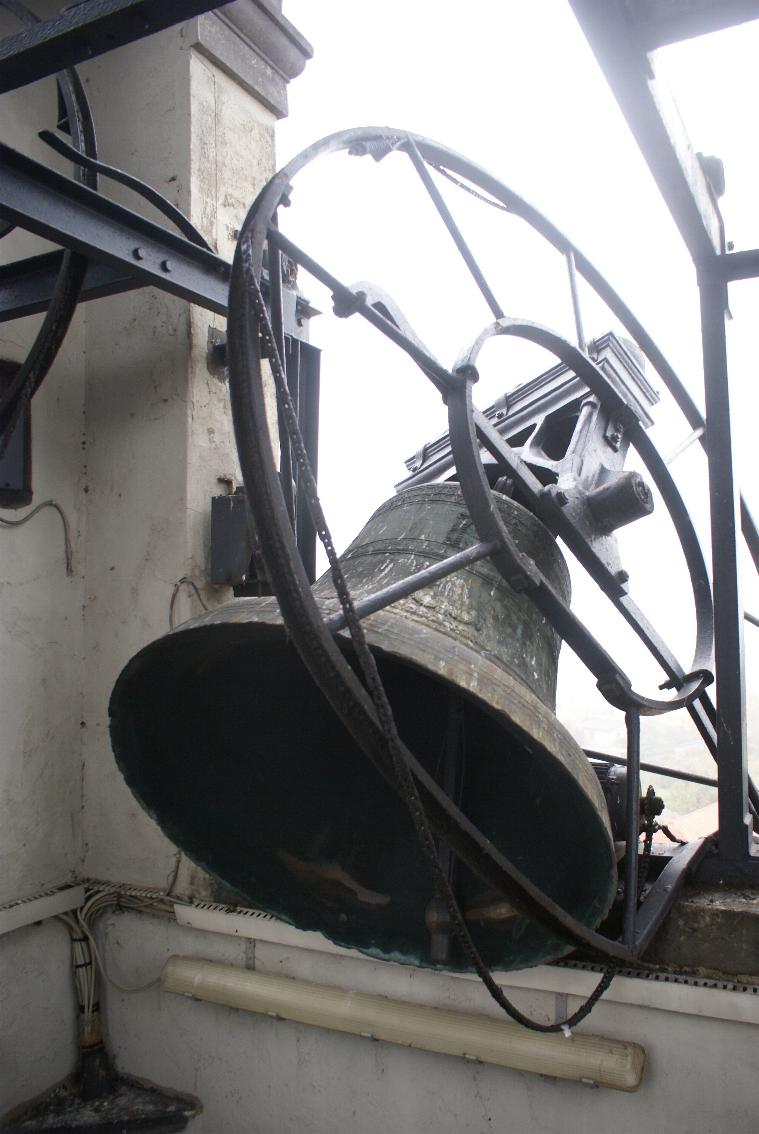

Il 24-10-2016 dopo che il fulmine colpì la torre, il campanone Fa#3 cadde dal suo alloggiamento fermandosi sul davanzale del finestrone:



Il Campanone Fa#3 caduto e fermato sul davanzale della cella campanaria



INDICE



25 Ottobre 2016 - Discesa delle Campane





Il 25-10-2016, allertata con urgenza la Ditta Trebino di Uscio (GE), giunsero i tecnici della Trebino e, con l'aiuto dell'autogru di Musselli di Voghera, si è proceduto all'abbassamento delle campane a terra

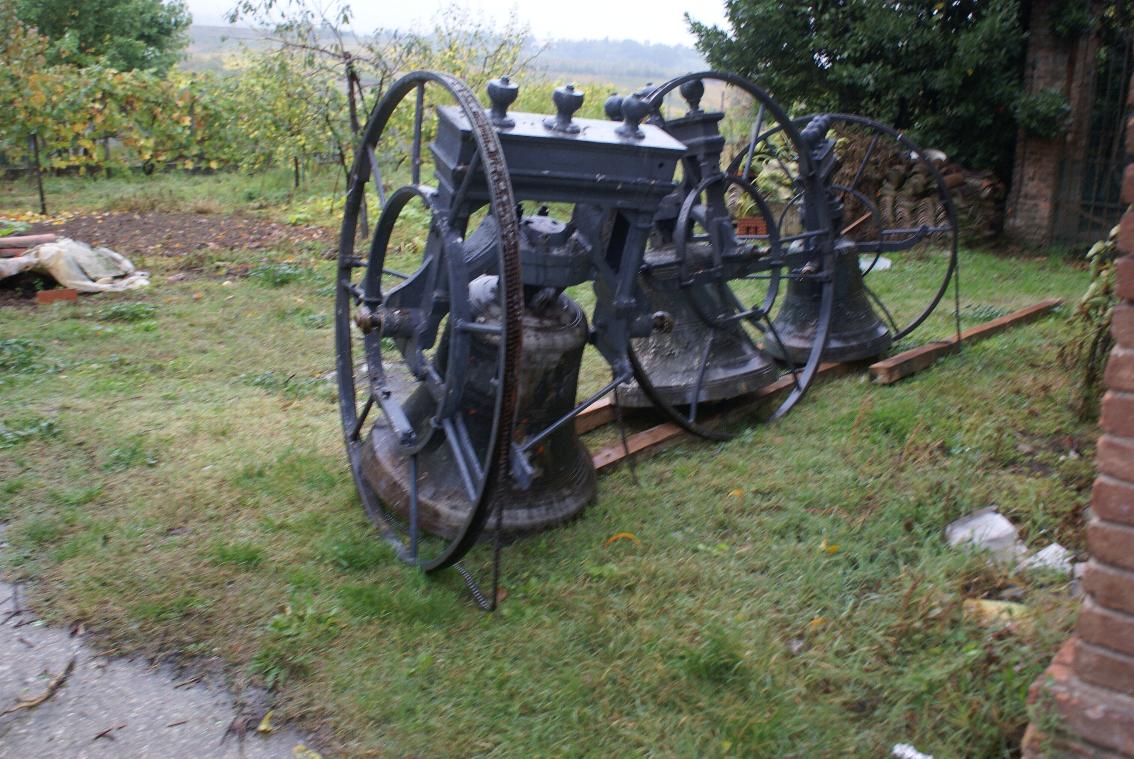

Campane: Terza, Quarta e Quinta

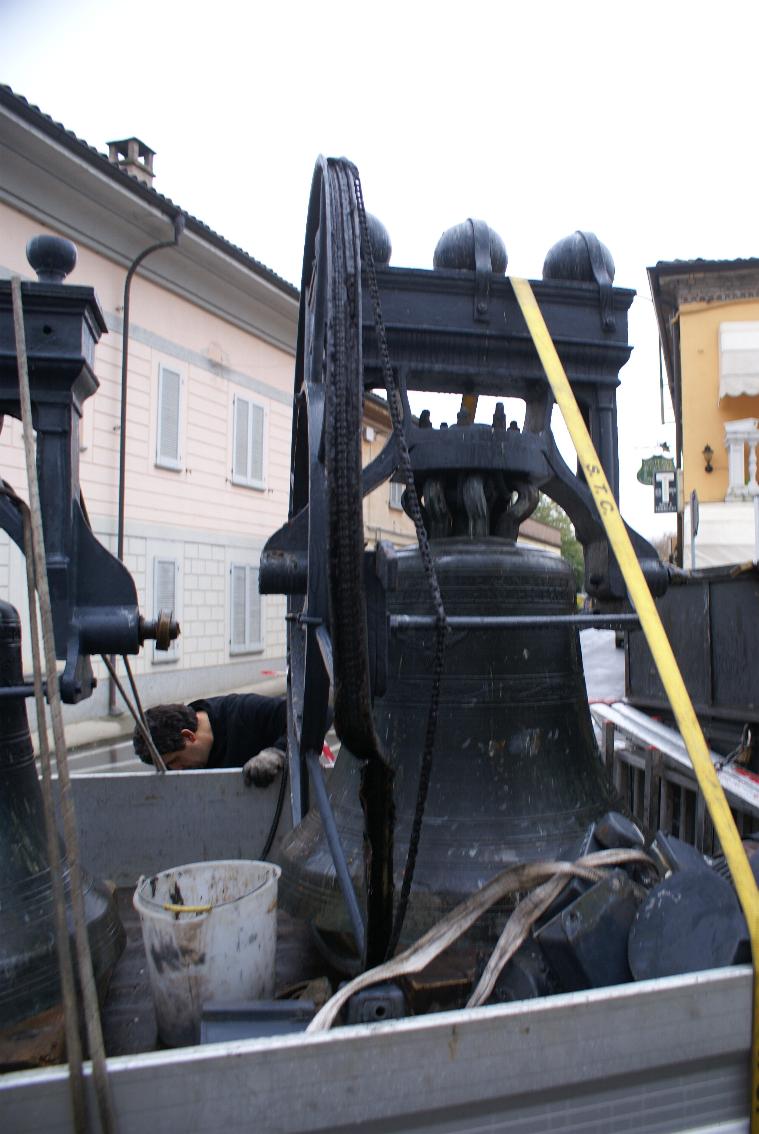

Secondo Campanone

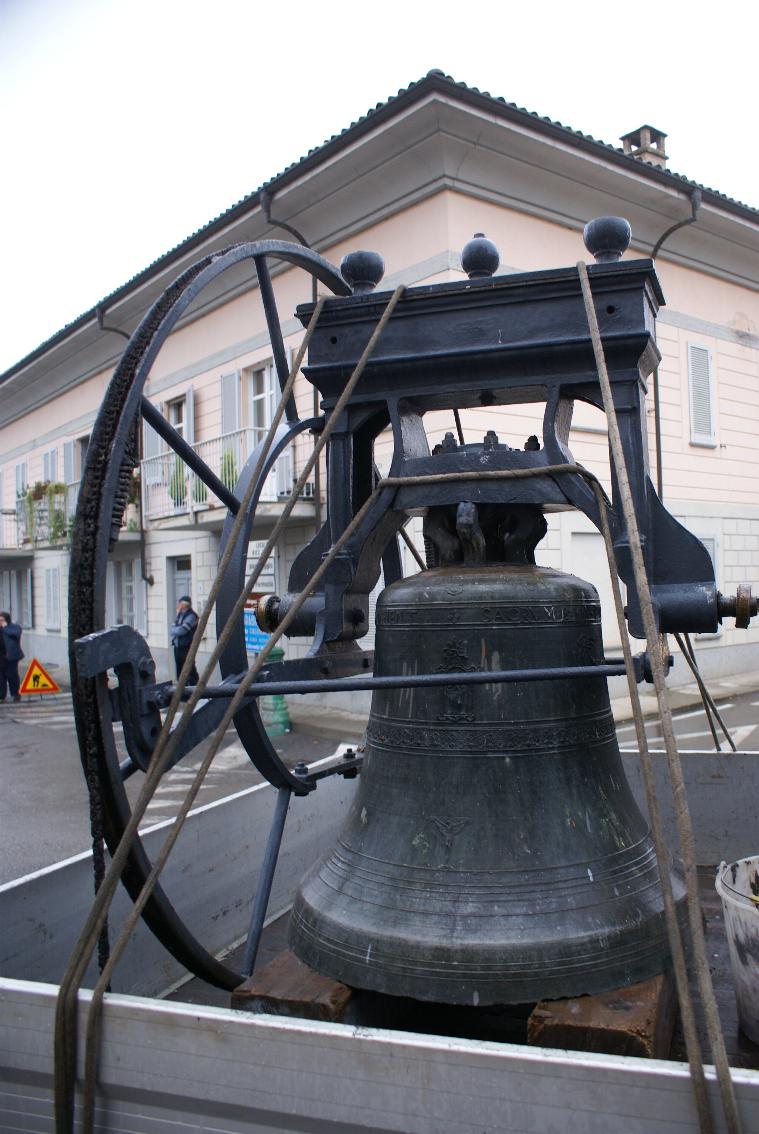

Campanone





INDICE



19-12-2016: Campane restaurate e installazione sulla torre



Lunedì 19-12-2016 sono giunte a Torrazza Coste le 5 campane completamente restaurate per essere alloggiate in cella campanaria sul nuovo castello antisismico ammortizzato con paracadute, in cui si dispongono le quattro campane maggiori nelle 4 finestre e la quinta campane al centro alloggiata sopra alle altre quattro.

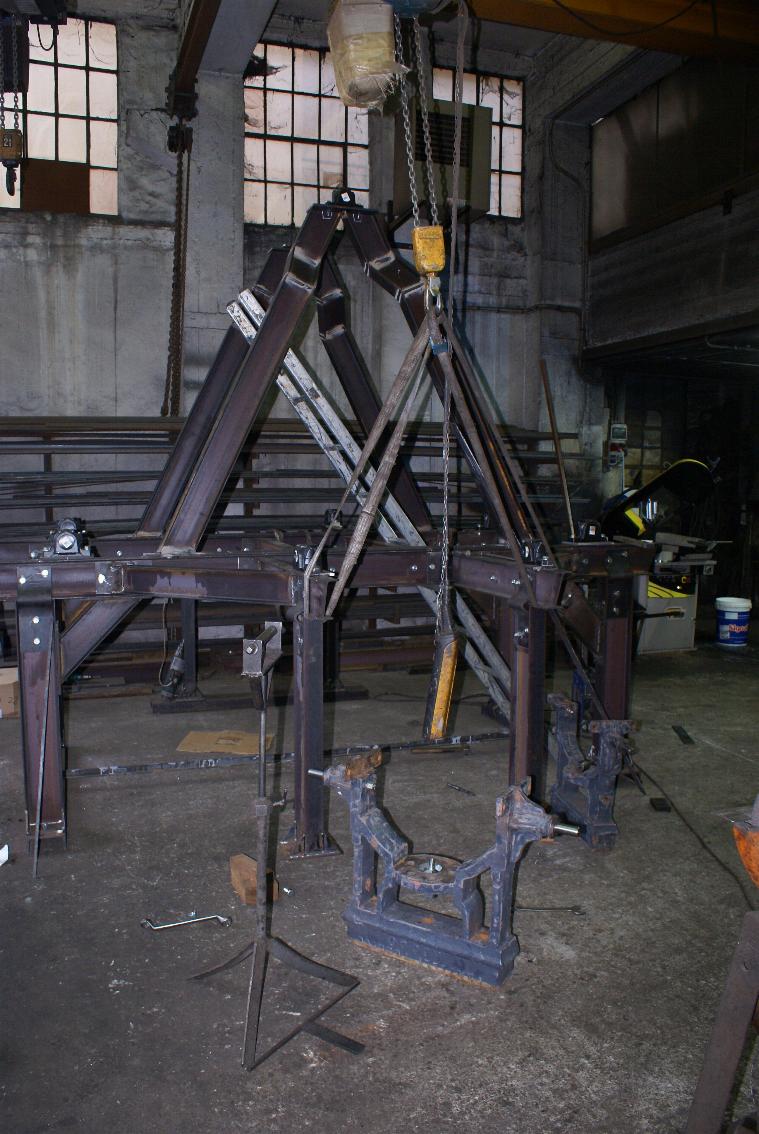

Castello antisismico ammortizzato con paracadute in lavorazione nello stabilimento Trebino di Uscio (GE)

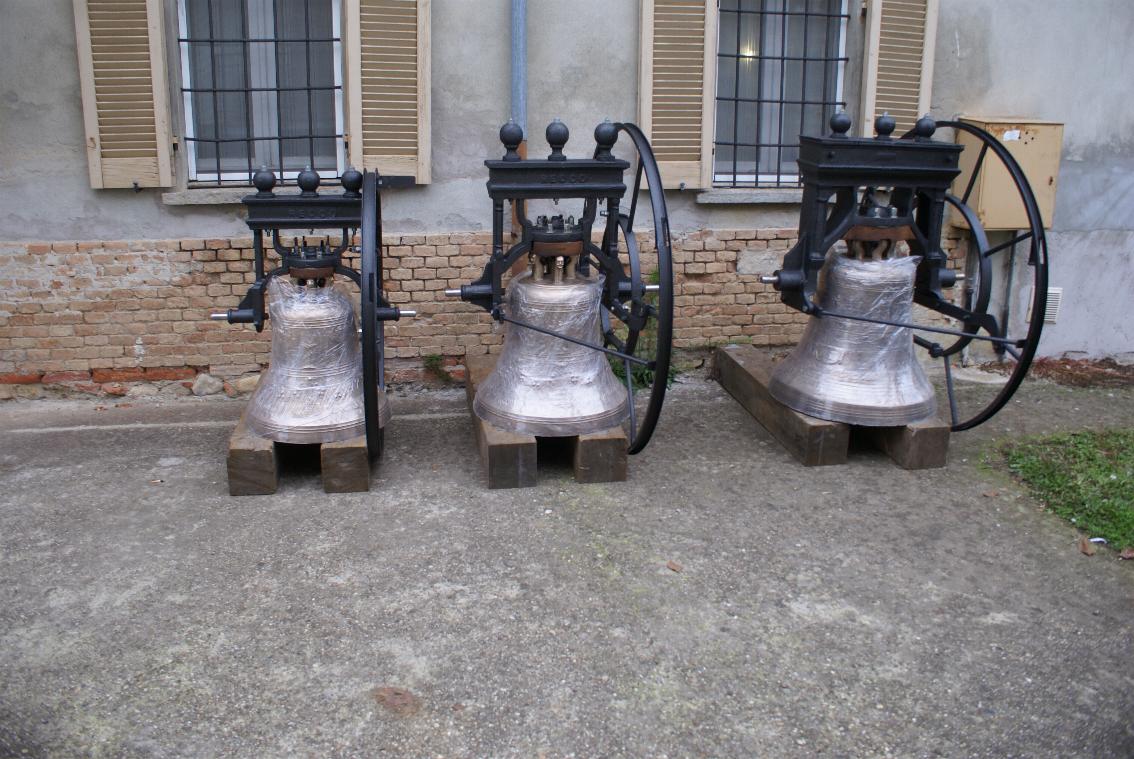

Tre campane restaurate (da sinistra): Do#4 - Si3 - La#3

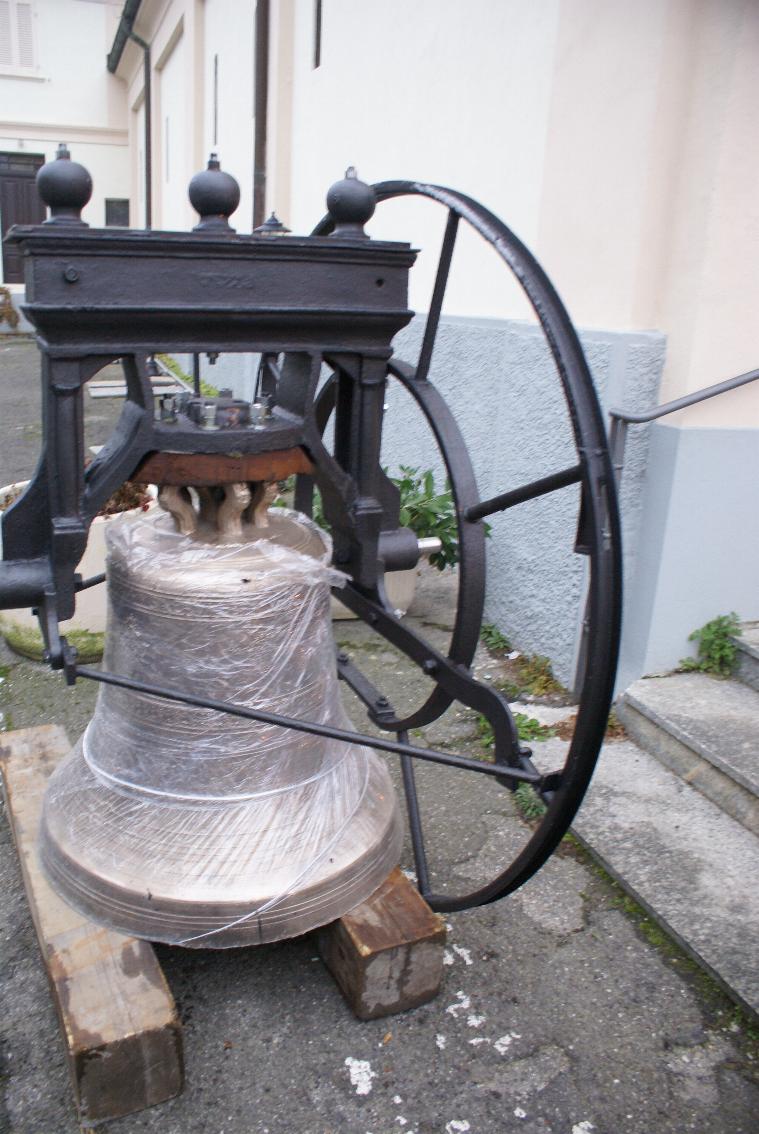

Secondo Campanone restaurato: Sol#3

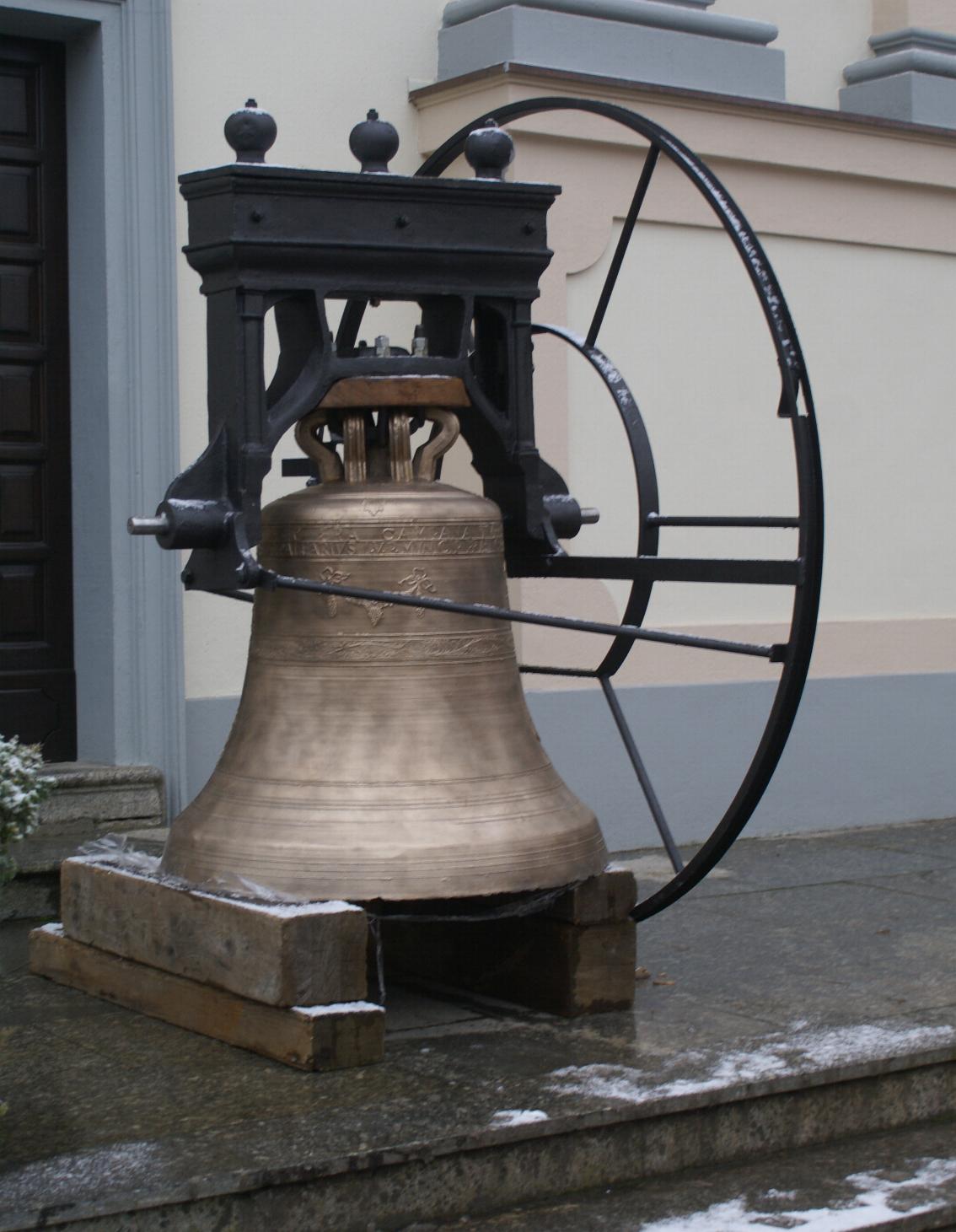

Campanone Fa#3 restaurato

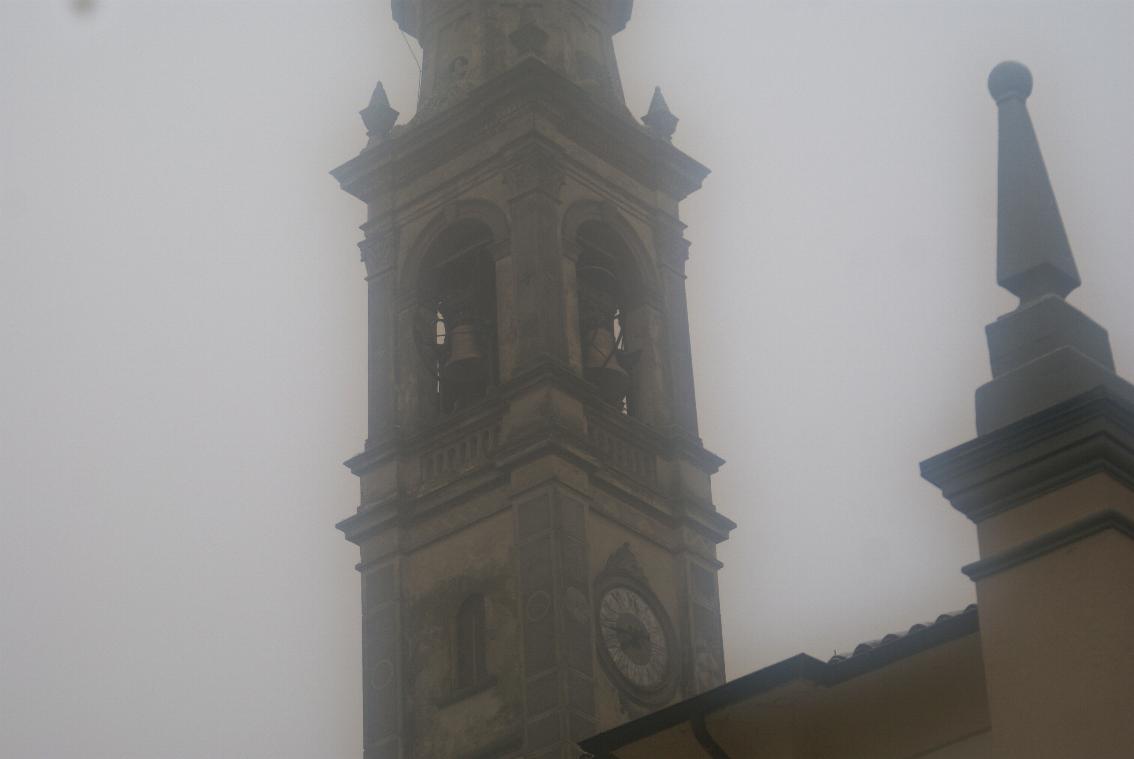

Le campane restaurate inserite nella torre



INDICE



Scheda tecnica delle Campane





CAMPANONE

Nota nominale: Fa#3

Diametro di bocca: 1000 mm

Spessore: 115 mm

Peso: 580 kg

Fonditore: Michele Comerio - Milano

Anno di fusione: 1813

Iscrizioni e decori leggibili:

Bordo superiore:

HAC HAERA CAMPANA TURRIS COSTARUM INCOLAE STIPE CONLATA ET TRIA

ALOYSIUS PALEARIUS I.V.P. MUNICIP. PRAET CURA SUA ATQUE ULTRO PECUNIA FINGI



Iconografia e decorazioni - Medaglioni mediani:

S. AMBROGIO - MADONNA CON BAMBINO - CRISTO RE



Medaglione mediano:

MICHAEL COMERIUS FECIT

MEDIOLANENSIS

FECIT

1813











SECONDO CAMPANONE

Nota nominale: Sol#3

Diametro di bocca: 900 mm

Spessore: 110 mm

Peso: 410 kg

Fonditore: Michele Comerio - Milano

Anno di fusione: 1813

Iscrizioni e decori leggibili:

Bordo superiore:

SACRUM B.V.M. ET MONTE CARMELO UT AEDES TUTAE TUTA ARVA FIENS



Iconografia e decorazioni - Medaglioni mediani:

MADONNA DEL CARMINE - MADONNA CON BAMBINO - CRISTO CROCIFISSO



Medaglione mediano:

MICHAEL COMERIUS FECIT

MEDIOLANENSIS

FECIT

1813













TERZA CAMPANA

Nota nominale: La#3

Diametro di bocca: 801 mm

Spessore: 100 mm

Peso: 290 kg

Fonditore: Michele Comerio - Milano

Anno di fusione: 1813

Iscrizioni e decori leggibili:

Bordo superiore:

SACRUM D. CAROLO BORROMEO UT INCOLAS PROTEGAT



Iconografia e decorazioni - Medaglioni mediani:

SAN CARLO BORROMEO - MADONNA CON BAMBINO - CRISTO CROCIFISSO



Medaglione mediano:

MICHAEL COMERIUS FECIT

MEDIOLANENSIS

FECIT

1813











QUARTA CAMPANA

Nota nominale: Si3

Diametro di bocca: 756 mm

Spessore: 87 mm

Peso: 240 kg

Fonditore: Francesco Picasso - Recco (GE)

Anno di fusione: 1926

Iscrizioni e decori leggibili:

Bordo superiore:

IN HONOREM S. PII V PONTIFICIS M. - VALLAZZA IOANNES QUONDAM VINCENTI - ANNO SANCTO MCMXXVI



Iconografia e decorazioni - Medaglioni mediani:

SAN PIO V PAPA - CRISTO CROCIFISSO



Medaglione mediano:

FRANCESCO PICASSO FONDITORE

RECCO (GENOVA)

1926







QUINTA CAMPANA

Nota nominale: Do#4

Diametro di bocca: 673 mm

Spessore: 75 mm

Peso: 170 kg

Fonditore: Francesco Picasso - Recco (GE)

Anno di fusione: 1926

Iscrizioni e decori leggibili:

Bordo superiore:

AC CULTUM S.MI CORDI IESU - ANNO MCMXXVI - IOANNES CERVETTA - A FULGURE ET TEMPESTATE LIBERA NOS DOMINE



Iconografia e decorazioni - Medaglioni mediani:

MADONNA CON BAMBINO - CRISTO CROCIFISSO



Medaglione mediano:

FRANCESCO PICASSO FONDITORE

RECCO (GENOVA)

1926





INDICE


VIDEO SALITA CAMPANE CON SOTTOFONDO DI MELODIE NATALIZIE - 19-12-2016




VIDEO COLLAUDO CAMPANE - 23-12-2016
