 Principi generali di analisi acustica

AREA I - ARTE TECNICO-SCIENTIFICA (ATS)

Cap. ATS-J01 - Acustica - Pag. ATS-J01.12

Gli argomenti trattati sono stati inseriti da Ing. Arch. Michele Cuzzoni nel 2012 - © Copyright 2007- 2024 - e sono desunti dalla documentazione indicata in Bibliografia a fondo pagina




Esempio di un fonometro professionale







INDICE:

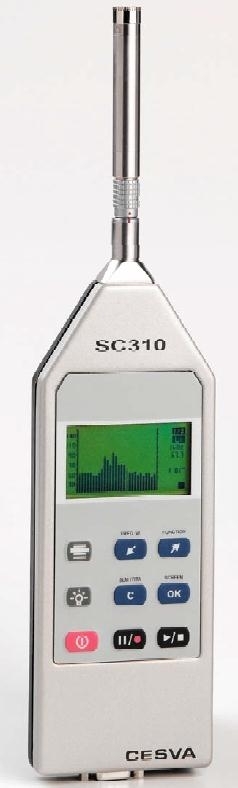

SC310-BCS001 - Fonometro integratore in classe 1



Il fonometro CESVA SC310 - BCS001 è un fonometro integratore con analizzatore di spettro in bande di ottava e terzi di ottava, con molteplici potenzialità e di facile utilizzo. Lo strumento è l’ideale per misure di rumore ambientale, conforme a DPCM 01/03/91, Legge Quadro 447, Decreto 16/03/98, e per misure di rumore in ambiente di lavoro, conforme a D.Lgs. 195/06.

Esso può essere utilizzato per la misurazione del tempo di riverberazione (opzionale), conforme a ISO 3382, ISO 354 e ISO 140 e per misurazioni relative all’acustica degli edifici, in particolare può essere integrato all’interno della soluzione completa GIP, proposta da CESVA, per questa applicazione.

INDICE



Caratteristiche principali

• Facile da usare.

• Misura contemporanea di una vasta gamma di funzioni.

• Gamma unica di misura; non sono necessari aggiustamenti di scala in fase di misurazione.

• Curve di ponderazione A, C e Z; misura contemporanea delle funzioni disponibili con le tre curve di ponderazione.

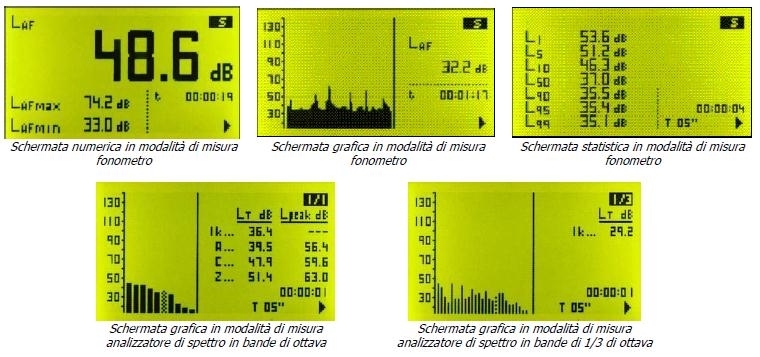

• Visualizzazione a display delle rappresentazioni numeriche e grafiche delle funzioni misurate.

• Schermo con indicazioni in italiano, retroilluminato

• Memoria interna di 64 MB per la registrazione dei dati di misura. La quantità di funzioni da memorizzare è configurabile.

• Possibilità di configurare lo spazio di memoria disponibile come buffer lineare o circolare.

• Tempo d’integrazione programmabile da 1 s a 99 ore. Possibilità di memorizzare funzioni “short” con tempo di integrazione di 125 ms.

• Trasferimento rapido dei dati memorizzati su PC attraverso porta USB.

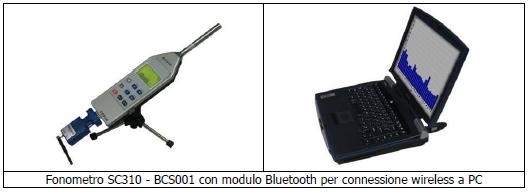

• Possibilità di controllare il fonometro e trasferire dati a PC tramite modem o modulo Bluetooth (con interfaccia RS232) anche durante la misura in corso.

• Preamplificatore removibile con possibilità di utilizzare cavi di prolunga microfonica.

• Possibilità di effettuare misurazioni in esterno della durata di qualche settimana, proteggendo il microfono con l’apposito kit per esterno.

• Licenza d’uso del software Capture Studio su PC per trasferimento, acquisizione dati (anche real time) e configurazione dello strumento.

• Analisi a banda stretta FFT: 430 linee da 0 Hz a 20 kHz.

• Possibilità di misurare il tempo di riverberazione (modulo opzionale RT310- BCS201).

• Possibilità di utilizzare il fonometro all’interno della soluzione completa GIP per eseguire misure di isolamento acustico degli edifici, conforme a DPCM 5/12/97, ISO 140 e ISO 717.



INDICE



Modalità di misura



Il fonometro presenta quattro modalità di misura: 1) modalità fonometro, 2) modalità analizzatore di spettro in bande di ottava, 3) modalità analizzatore di spettro in bande di terzi di ottava, 4) Modalità analizzatore a banda stretta FFT.

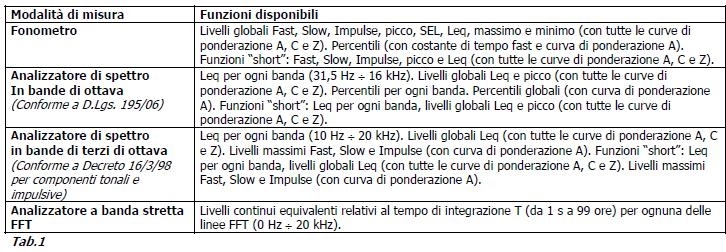

Con l’attivazione del modulo opzionale per la misurazione del tempo di riverberazione, vengono aggiunte altre due modalità: tempo di riverberazione in bande di ottava e di terzi di ottava. Prima di iniziare la misurazione è necessario selezionare la modalità di misura con cui operare; ogni modalità dispone di una serie di funzioni (vedi Tab.1) misurabili contemporaneamente. In termini di capacità di memoria dello strumento, effettuando una registrazione di tutte le funzioni (con tempo di integrazione di 1 s), incluse le funzioni “short”, è prevista una durata di 2 giorni e 8 ore per la modalità fonometro, 1 giorno e 18 ore per la modalità analizzatore in bande di ottava, di 1 giorno e 1 ora per la modalità analizzatore in bande di terzi di ottava e di 21 ore e mezzo per la modalità FFT.

INDICE



Caratteristiche tecniche

INDICE

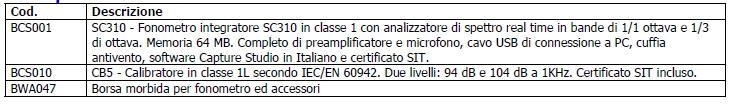

Kit tipico

INDICE

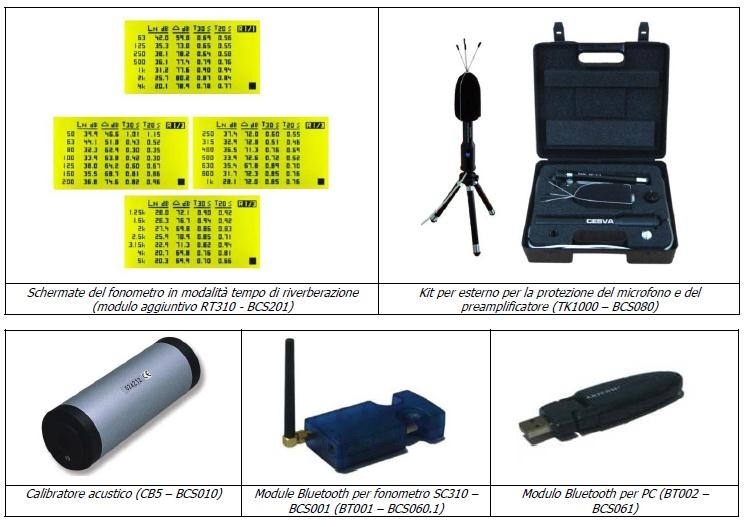

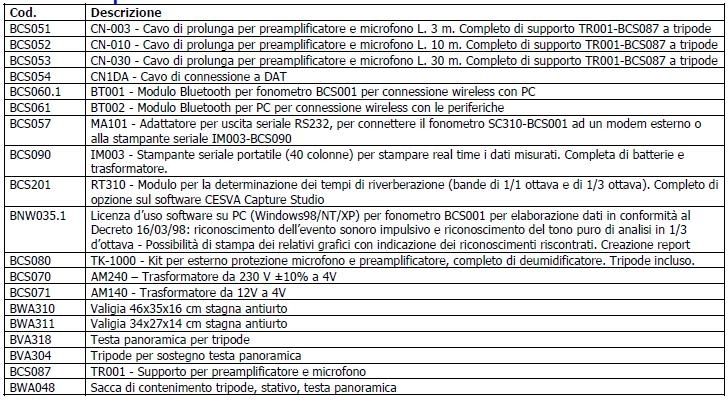

Accessori opzionali

INDICE

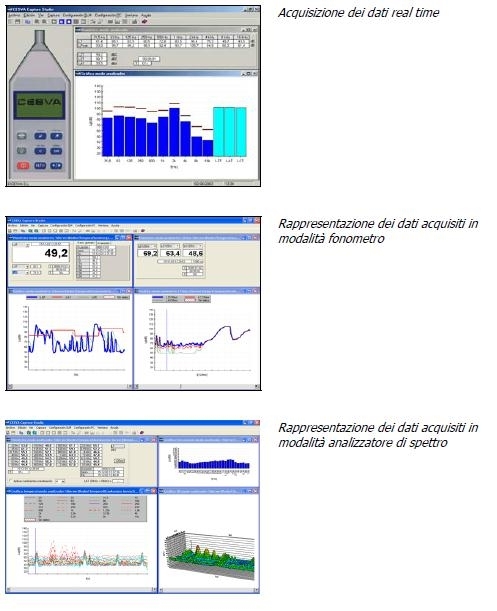

Software CESVA Capture Studio

CESVA Capture Studio è un software, incluso nel kit SC310-BCS001, per la memorizzazione e la visualizzazione su PC dei dati acquisiti con fonometro SC310 - BCS001. In particolare, attraverso il software è possibile:

• configurare i modi di misura ed i parametri dello strumento;

• trasferire i dati acquisiti su PC (anche real time durante la misurazione);

• visualizzare numericamente e graficamente i dati misurati;

• copiare le informazioni, in formato bitmap in altre applicazioni;

• convertire i dei dati in formati *.txt, *.xls, *.mdb.

La visualizzazione dei file in modalità fonometro permette di avere una rappresentazione numerica e grafica temporale di 3 funzioni da selezionare fra tutte quelle disponibili. Il cursore del grafico temporale è sincronizzato con la visualizzazione numerica. La visualizzazione di un file in modalità analizzatore prevede la visualizzazione numerica dei dati misurati, la visualizzazione grafica dei loro spettri, dell'andamento nel tempo dei livelli spettrali e globali e del grafico 3D relativo all'andamento nel tempo degli spettri.

Sistema operativo: Windows98/ME/NT/2000/XP. Richieste minime: 32 MB di RAM, monitor con risoluzione a 800x600 a 256 colori.

INDICE
